Группа безопасности котла: из чего состоит

Группа безопасности — это три устройства на одном узле, которые не дают системе отопления разорваться. Если давление скакнёт или котёл закипит, именно они сбросят излишек. В настенных котлах узел встроен, а вот твердотопливному и напольному его ставят отдельно.

Из чего состоит

• Предохранительный клапан. Настроен на предельное давление (для частного дома обычно 3 бар). Если давление превысит порог — клапан открывается и сбрасывает воду, спасая систему от разрыва.
• Автоматический воздухоотводчик. Выпускает воздух, скопившийся в верхней точке. Воздух в системе мешает циркуляции и создаёт завоздушенные пробки.
• Манометр. Показывает текущее давление. По нему следят за нормой (обычно 1–2 бар в холодной системе) и замечают проблемы.

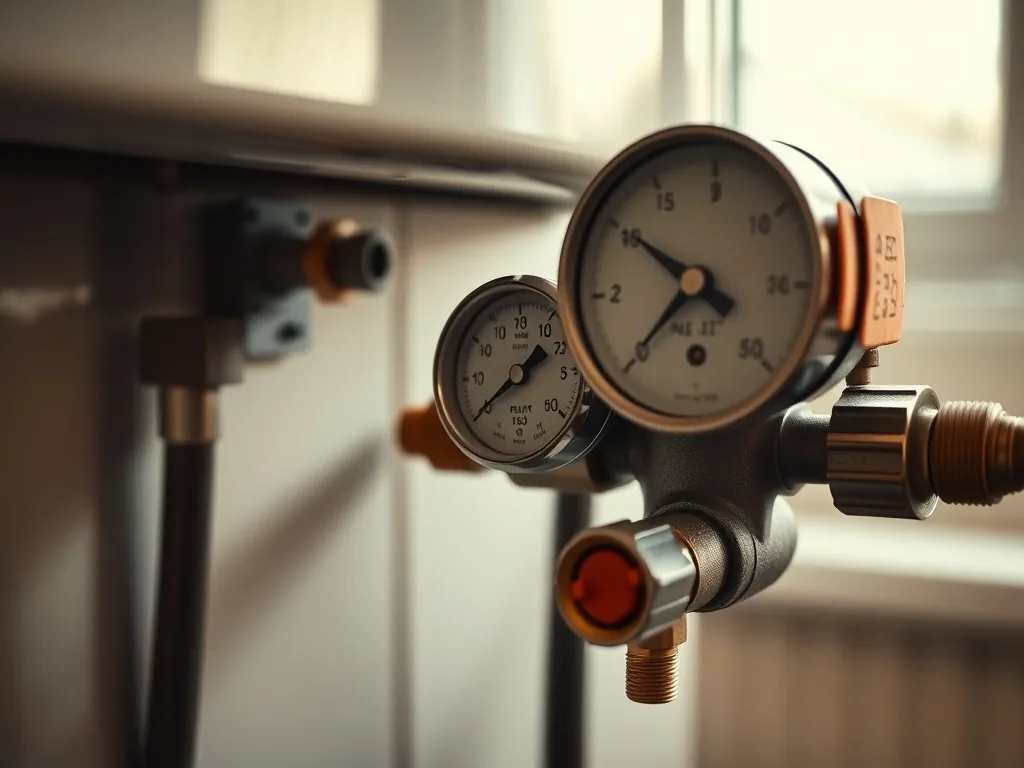

Все три собраны на общей латунной колодке, которая ставится на подачу сразу после котла.

Как это работает вместе

При нагреве вода расширяется, давление растёт. Основной излишек принимает расширительный бак. Но если бак не справился или вышел из строя, давление продолжает расти — и тогда срабатывает предохранительный клапан, сбрасывая воду. Воздухоотводчик тем временем стравливает газы, а манометр даёт вам видеть картину. Это последний рубеж защиты от гидроудара и разрыва труб.

Где ставить

Группа безопасности монтируется на подающей трубе на выходе из котла, в самой высокой точке этого участка. Важнейшее правило — между котлом и группой не должно быть никаких запорных кранов. Перекроют кран, и клапан окажется отрезан от котла, а при закипании давление некуда будет сбросить.

Обслуживание

• Проверяйте манометр. Резкие колебания или падение давления — сигнал проблемы (утечка, неисправный бак).
• Раз в сезон приподнимайте шток клапана — убедиться, что он не закис.
• Куда сбрасывать. От предохранительного клапана выводят трубку в канализацию или ёмкость, чтобы сброс не залил котельную.

Как выбрать давление срабатывания предохранительного клапана

Предохранительный клапан в группе безопасности рассчитан на конкретное давление сброса, и подбирают его не наугад, а под рабочее давление системы. Для частного дома с котлом до 50 кВт и высотой контура до 15 м стандарт — клапан на 3 бар. Именно такой ставят на большинстве настенных котлов.

Логика простая: рабочее давление холодной системы держат на 1–1,5 бар, при нагреве до 80 °C оно поднимается до 1,8–2,2 бар. Клапан на 3 бар оставляет запас, но срабатывает раньше, чем давление дойдёт до опасных для теплообменника 4 бар. Если поставить клапан на 4 бар, расширительный бак и швы котла окажутся на пределе.

Ориентир по высоте здания:

• один-два этажа, контур до 15 м — клапан 3 бар;
• три этажа, контур до 25 м — клапан 4 бар и бак с давлением подкачки 1,5 бар;
• напольный котёл на большой объём — иногда 6 бар, но только с согласованным расчётом.

Клапан выбирают ещё и по пропускной способности: он должен сбросить пар быстрее, чем котёл нагонит давление. Для 24 кВт хватает седла 1/2", для 40 кВт берут 3/4". Раз в полгода клапан «продёргивают» за флажок — соли забивают седло, и заклинивший клапан не сбросит давление в нужный момент. Отводную трубку от клапана заводят в воронку канализации, но с видимым разрывом струи, чтобы заметить постоянный подкап.

Типичные отказы группы безопасности

Самый частый дефект — подтекание предохранительного клапана после пары лет работы. Причина обычно не в самом клапане, а в завышенном давлении: если расширительный бак потерял подкачку, при нагреве давление уходит за 3 бара, клапан на 3 бара периодически стравливает, седло забивается солями и перестаёт держать. Лечится не заменой клапана, а восстановлением давления в баке до 1,3-1,5 бара на холодной системе.

Манометр врёт после гидроудара или скачка выше 4 бар — стрелка залипает или уходит от нуля. Проверить просто: при полностью сброшенном давлении стрелка должна стоять на нуле. Отклонение больше 0,2 бара — прибор под замену, стоит он 250-400 рублей.

Автоматический воздухоотводчик проверяют, отвернув колпачок на 1-2 оборота: должен идти воздух, а при заполнении — капнуть вода и остановиться. Если воду не держит, поплавок закис — меняют весь узел, разбор поплавка на месте себя не оправдывает.

Порядок сборки и монтажа

Группу безопасности собирают на выходе подающей магистрали котла, до первого отсекающего крана и до расширительного бака. Между котлом и группой не должно быть никакой запорной арматуры — иначе перекрытый вентиль отрезает предохранительный клапан, и при закипании давление рвёт теплообменник. Это грубейшая ошибка, за которую платят заменой котла.

Предохранительный клапан ориентируют сбросным патрубком вниз и заводят на него отводную трубку в дренаж или видимую воронку. Нельзя глушить сброс или уводить его в закрытую ёмкость: при срабатывании клапану нужен свободный выход, а видимая струя сразу показывает хозяину, что в системе выросло давление. Резьбовые соединения группы уплотняют льном с пастой или анаэробным герметиком, ФУМ-лента на горячей линии со временем ползёт и подтекает.

Если у вас твердотопливный или старый напольный котёл без встроенной защиты — группа безопасности обязательна, это вопрос не удобства, а целости системы. Подскажем комплект под вашу мощность.
