Буферная ёмкость (теплоаккумулятор): зачем и на сколько литров

Твердотопливный котёл отдаёт максимум тепла в момент разгара дров, а к утру, когда угли прогорели, дом остывает. Буферная ёмкость снимает эту неравномерность: она принимает тепло на пике горения и отдаёт его в систему, когда котёл уже погас. По сути это тепловая батарея на воде объёмом в несколько сотен литров.

Что это и как устроено

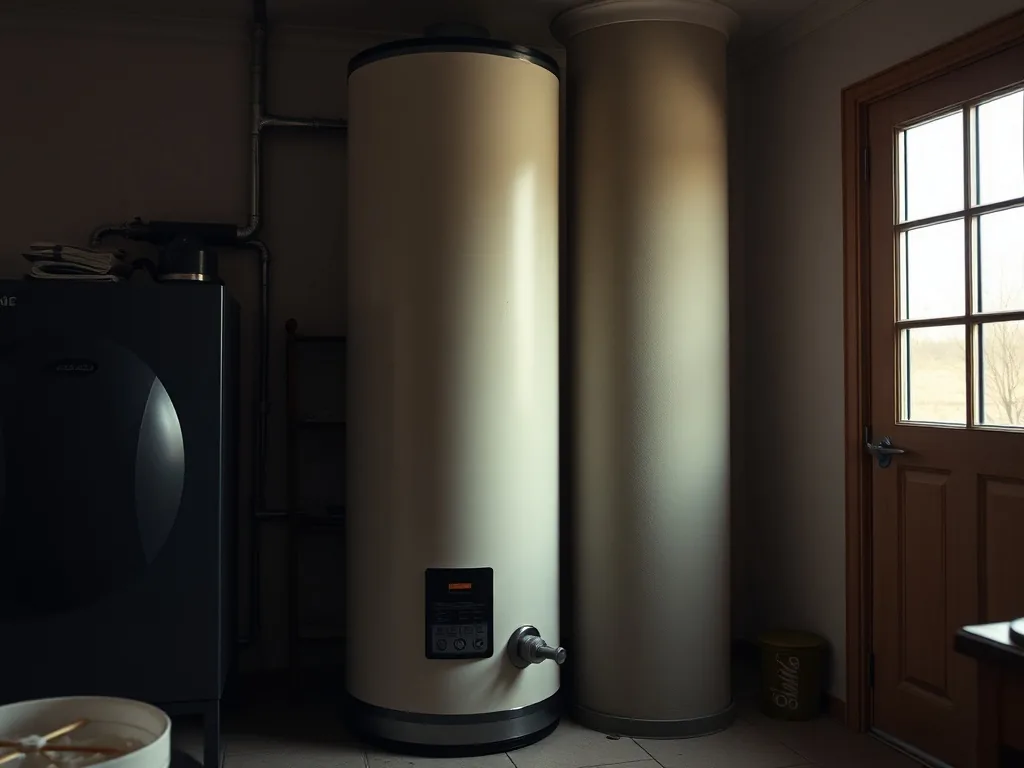

Буферная ёмкость (её же называют теплоаккумулятором) — это большой утеплённый бак с водой между котлом и отопительными приборами. Котёл греет воду в баке, а система отопления забирает тепло уже из бака, а не напрямую от котла. Вода — хороший накопитель тепла: литр запасает энергию, которой хватит надолго при остывании всего на пару градусов. Поэтому бак на 500-1000 литров держит дом тёплым часами после того, как котёл перестал работать.

Зачем нужна: два основных сценария

Твердотопливный котёл

ТТ-котёл нельзя плавно регулировать: заложили дрова — они горят, как горят. Без буфера котёл либо перетапливает, либо котельщик мучается частыми закладками. С буфером котёл топят на полную мощность в оптимальном режиме, лишнее тепло уходит в бак, а дом потом греется из бака ещё 6-12 часов. Заодно исчезает конденсат: котёл работает в чистом высокотемпературном режиме, а не тлеет на низкой отдаче.

Электрокотёл на двухтарифном счётчике

Ночной тариф на электричество в разы дешевле дневного. Буферная ёмкость позволяет греть бак ночью на дешёвом тарифе и расходовать накопленное тепло днём, когда киловатт стоит дорого. Электрокотёл работает несколько ночных часов, заряжает бак, а дальше дом отапливается запасённым теплом почти без потребления в дневной пик.

Как рассчитать объём

Рабочий ориентир для теплоаккумулятора — 25-50 литров на 1 кВт мощности котла. Нижняя граница подойдёт для сглаживания циклов, верхняя — если хотите долгую автономию между растопками или полностью перекрыть дневной пик на электрокотле.

Точнее объём считают через теплопотери дома и желаемое время автономии. Формула ориентировочная: нужное количество тепла делят на теплоёмкость воды и допустимый перепад температур в баке (обычно 40-50 градусов между заряженным и разряженным состоянием).

Подключение и утепление

Бак врезают между котловым и отопительным контурами. У теплоаккумулятора обычно несколько пар патрубков на разной высоте — это позволяет использовать температурное расслоение воды: горячая собирается вверху, холодная внизу. Отопление забирает горячую сверху, обратка возвращается вниз. Утепление бака критично: без хорошей теплоизоляции запасённое тепло разойдётся по котельной за несколько часов, и весь смысл накопителя пропадёт. Многие баки идут с заводским утеплителем 50-100 мм.

Обязательна ли буферная ёмкость для ТТ-котла

Формально нет — котёл будет работать и без неё. Но с буфером он живёт дольше (меньше конденсата и перепадов), реже требует закладок и не перетапливает дом. Для котлов длительного и пиролизного горения буфер желателен, для классических дровяных — почти необходим, если хотите ровное тепло и удобство. На электрокотле смысл появляется только при двухтарифном счётчике.

Типичные ошибки обвязки буфера

Самая частая — перепутанные патрубки. У буфера верхние выводы горячие, нижние холодные, и подача от ТТ-котла всегда заходит сверху, обратка снизу. Заведёте котёл в нижние патрубки — получите перемешивание, стратификация (расслоение по температуре) исчезнет, и вместо 90 °C сверху и 40 °C снизу будет равномерные 60 °C во всём объёме. Тепла запасётся вдвое меньше.

Вторая ошибка — котловой контур без защиты обратки. Если в котёл заходит вода холоднее 55–60 °C, на теплообменнике выпадает конденсат и дёготь, чугун или сталь начинают ржаветь по швам. Ставят трёхходовой термостатический клапан (Laddomat, ESBE VTC511) на 55, 61 или 72 °C — он подмешивает горячую подачу в обратку, пока буфер не прогреется.

• Насос котлового контура подбирают под мощность: для котла 25 кВт при dT 20 °C нужен расход около 1,1 м³/ч, это стандартный насос 25-40 или 25-60.
• Группа безопасности (клапан 3 бар, автовоздушник, манометр) ставится на подаче до отсечных кранов — иначе при закрытом кране буфер закипит без сброса.
• Без утепления 100–120 мм минваты буфер на 1000 л теряет 2–4 кВт·ч в сутки — за неделю это дрова впустую.

Ещё момент про подключение к системе отопления: контур радиаторов подключают через свой смесительный узел, чтобы брать из буфера ровно нужную температуру. Иначе в оттепель по трубам гоняется кипяток, а комнатный термостат щёлкает каждые пару минут. И последнее по частоте — отсутствие гильз под датчики. Термостатический клапан подмеса и контроллер котла ориентируются на температуру, и датчик, примотанный изолентой к трубе снаружи, отстаёт от реальной на 5–8 °C. Буфер вроде прогрет до 80 °C, а автоматика думает, что 72, и котёл молотит вхолостую. Погружные гильзы вваривают в патрубки буфера при монтаже, потом их не добавить без слива и сварки.

Если не знаете, какой объём буфера взять под ваш котёл и тариф — напишите нам мощность котла, площадь дома и тип счётчика, поможем рассчитать теплоаккумулятор и схему обвязки.
