Заземление и защита электрокотла

Заземление электрокотла — не формальность, а защита жизни. Внутри котла ТЭН омывается водой под напряжением. Если изоляция пробьёт на корпус, а заземления нет, током ударит того, кто коснётся котла или трубы. Разберём, как устроена защита и как её проверить.

Зачем нужно заземление

В электрокотле нагревательный элемент находится в воде, а вода проводит ток. При старении или дефекте ТЭНа возможен пробой — напряжение попадает на металлический корпус и на трубы системы отопления. Заземление отводит этот ток в землю, а в паре с УЗО мгновенно отключает котёл. Без заземления корпус остаётся под напряжением, и прикосновение к нему смертельно опасно.

Три уровня защиты

Заземление и УЗО работают в паре: заземление создаёт путь для тока утечки, а УЗО этот ток видит и рвёт цепь. Одно без другого работает хуже.

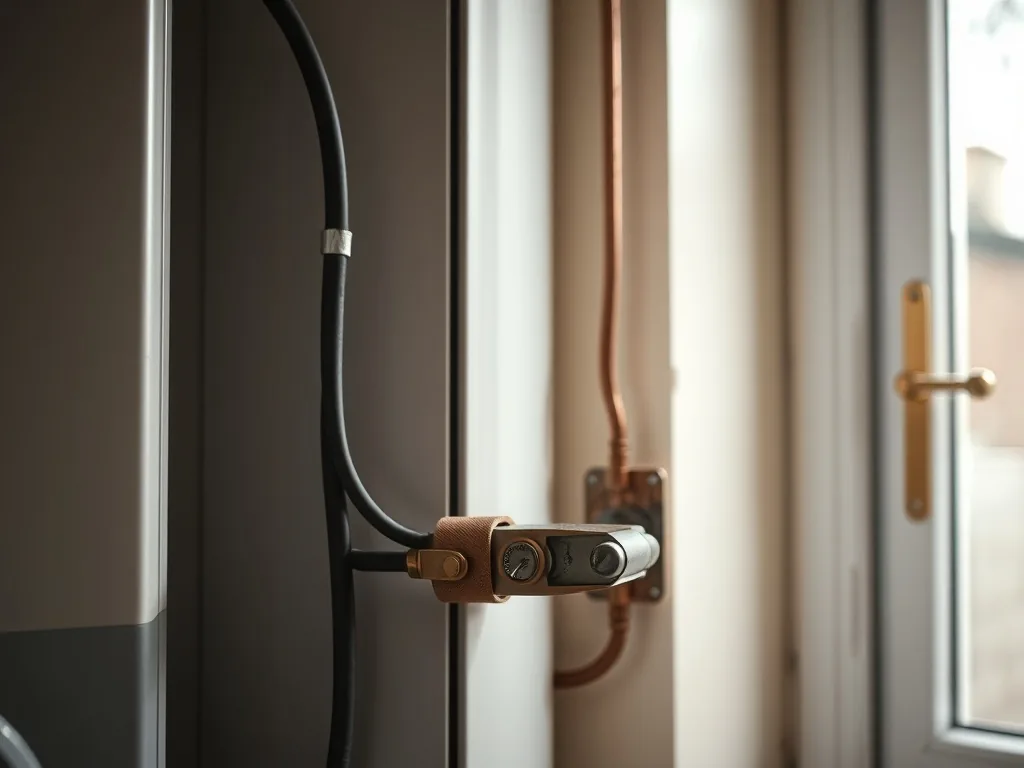

Как сделать заземление

• В доме с современной проводкой — от заземляющей шины в щите отдельным проводником PE к клемме заземления котла.
• В доме без контура заземления — обустраивают наружный контур: заглублённые в грунт электроды, соединённые с шиной в щите. Это делает электрик.

Как проверить заземление

• Визуально. К клемме заземления котла подходит отдельный провод (обычно жёлто-зелёный), уходящий в щит.
• Прибором. Электрик замеряет сопротивление контура заземления — оно должно быть в норме.
• Проверка УЗО. Нажать кнопку «Тест» на УЗО — оно должно отключиться. Значит защита живая.

Что ещё защищает котёл

Кроме заземления электрокотлу нужен стабилизатор напряжения: электронная плата боится скачков. В сетях с просадками и всплесками плата выходит из строя без стабилизатора. А для работы при отключениях ставят ИБП, но он не заменяет заземление — это разные задачи.

Какое сопротивление заземления считается нормой

Контур заземления электрокотла должен иметь сопротивление растеканию не выше 30 Ом при системе TT и не выше 4 Ом для повторного заземления PEN в системе TN-C-S. Разница принципиальна: если ноль оборвётся на подстанции, именно контур уведёт опасный потенциал в землю, пока УЗО отработает.

Собирают контур из трёх стальных уголков 50×50×5 мм длиной 2–3 м, забитых в грунт треугольником со стороной 1,2–1,5 м. Электроды соединяют стальной полосой 40×4 мм на сварку, а не болтами — болтовое соединение в земле корродирует за пару сезонов. От контура к щиту заводят ту же полосу или медный провод 10 мм².

Сопротивление грунта гуляет в разы в зависимости от влажности и типа:

• глина, суглинок — 20–60 Ом·м, контур собирается легко;
• песок сухой — 400–1000 Ом·м, электроды забивают глубже 3 м;
• скальный грунт — до 4000 Ом·м, добавляют лучи и солевую засыпку.

Замеряют готовый контур прибором М416 или аналогом, а не мультиметром — обычный тестер здесь врёт. Если сопротивление выше нормы, добавляют четвёртый электрод или углубляют существующие. Проверку повторяют раз в год, лучше в сухой период, когда грунт даёт худший результат. Соединение полосы с корпусом котла делают через болт М8 с шайбой-звёздочкой, зачищая краску до металла. Отдельный нюанс для системы TN-C-S: занулять корпус котла на рабочий ноль запрещено, для защиты выделяют отдельный проводник PE от главной заземляющей шины. Если сопротивление контура держится на границе нормы, зимой при промёрзшем грунте оно вырастет вдвое — поэтому запас закладывают не 10, а 30 процентов. Проверенный контур подписывают протоколом замеров и хранят его вместе с проектом.

Ошибки при устройстве заземления

Зануление вместо заземления — самая опасная ошибка в старых домах с двухпроводкой. Когда защитный проводник соединяют с нулём розетки, при обрыве нуля на корпусе котла оказывается фаза 220 вольт, и человек получает удар при касании. Заземление делают отдельным проводником PE до собственного контура в грунте, а не перемычкой на рабочий ноль.

Вторая ошибка — контур из одного короткого штыря длиной метр в сухом песке. Сопротивление такого контура доходит до 100 Ом при норме 4 Ом для сети 220/380 В с глухозаземлённой нейтралью. Рабочий контур — это три-четыре вертикальных электрода длиной 2-3 метра, забитых в вершинах треугольника со стороной 1,2-1,5 метра и связанных стальной полосой 40×4 мм на сварке, а не на болтах.

УЗО и совместимость с электрокотлом

На линию электрокотла ставят УЗО с током утечки 30 мА или дифавтомат. Проблема в том, что ТЭНы с изношенной изоляцией дают фоновый ток утечки 5-10 мА, а несколько ТЭНов суммарно приближаются к порогу срабатывания, и УЗО начинает выбивать без явной причины. В этом случае ставят УЗО типа A (не AC), рассчитанное на пульсирующий ток, и разносят ТЭНы по разным группам защиты.

Проверять УЗО кнопкой «Тест» нужно раз в месяц: механизм закисает, и в нужный момент он может не сработать. Сопротивление заземляющего контура замеряют раз в год измерителем, а перед сдачей — обязательно, с оформлением протокола, который спрашивают при подключении.

Если не уверены, есть ли в доме нормальное заземление и потянет ли контур ваш котёл — вызовите электрика на замер. Поможем подобрать котёл и защитную автоматику под вашу сеть.
