Погодозависимая автоматика котла: как работает

Комнатный термостат реагирует уже по факту: комната остыла — котёл греет. Погодозависимая автоматика работает на опережение: она видит уличную температуру и подбирает нагрев ещё до того, как дом начал остывать. За окном похолодало на пять градусов — котёл поднял температуру теплоносителя заранее, не дожидаясь просадки в комнате.

Принцип работы: не по факту, а на опережение

В основе погодозависимого управления лежит простая связь: чем холоднее на улице, тем больше тепла теряет дом и тем горячее должен быть теплоноситель, чтобы это компенсировать. Автоматика ставит на стену дома уличный датчик, читает температуру снаружи и по заданной зависимости вычисляет, какой должна быть температура воды в подаче. Комнатный термостат командует «грей на полную или стой», а погодозависимая система плавно ведёт температуру теплоносителя вслед за погодой.

Что такое кривая отопления

Зависимость температуры подачи от уличной температуры называют отопительной кривой. Это график: по одной оси — температура на улице, по другой — температура теплоносителя. Крутая кривая означает, что при похолодании котёл сильно поднимает нагрев — так настраивают плохо утеплённые дома с большими теплопотерями. Пологая кривая — для тёплых, хорошо утеплённых домов, где даже в мороз хватает умеренного нагрева.

Значения в таблице ориентировочные — точную кривую подбирают по факту в течение первых недель отопительного сезона, сдвигая её выше или ниже, пока в доме не станет комфортно при любой погоде.

Настройка своими руками

1. Установите уличный датчик на северной стене, в тени, вдали от окон, дверей и вытяжек — солнце и тёплый воздух исказят показания.
2. Задайте в котле стартовую кривую по паспорту (часто это номер от 0,2 до 3,0).
3. Наблюдайте неделю: если в холода дом недотапливает — поднимите кривую, если перетапливает — опустите.
4. Отдельно задайте комфортную комнатную температуру, если система поддерживает совместную работу с комнатным датчиком.

Для каких котлов это выгодно

Наибольший эффект — на конденсационных котлах. Их КПД растёт, когда обратка возвращается холодной и в теплообменнике конденсируется влага из дымовых газов. Погодозависимая автоматика в тёплую погоду держит температуру подачи низкой, обратка тоже холодная, и котёл почти всё время работает в конденсационном режиме с максимальной отдачей. На обычном конвекционном котле экономия скромнее — там нет конденсационного эффекта, но перетоп в межсезонье она всё равно убирает.

Особенно уместна погодозависимая автоматика в связке с тёплыми полами, где низкая температура теплоносителя — норма, и с большими теплоёмкими домами, которые медленно реагируют на изменение погоды.

Насколько реально экономит

По совокупности отзывов и расчётов погодозависимое управление срезает 5-15% топлива на конвекционном котле и до 15-20% на конденсационном за счёт длительной работы в оптимальном режиме. Точная цифра зависит от утепления дома и климата. Отдача заметнее в регионах с переменчивой погодой, где ручная подстройка котла отстаёт от реальности.

Ошибки при установке уличного датчика

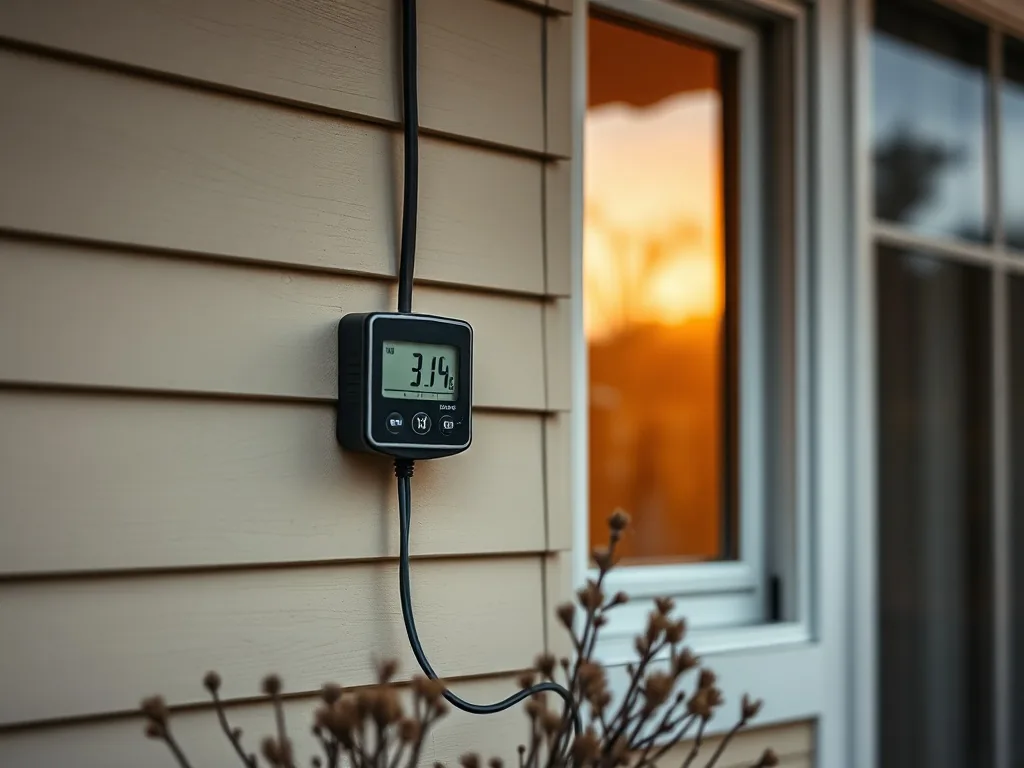

Датчик наружной температуры — это термистор NTC на 10 или 12 кОм при 25 °C, и от места его установки зависит вся кривая. Повесили на южную стену — днём солнце греет корпус до +15 °C при реальных −5 °C, и автоматика режет подачу, дом остывает. Правильно — северная или северо-восточная стена, на высоте 2–2,5 м, вдали от окон, дверей и вытяжек. Минимум 30–50 см от любой поверхности, которая нагревается: кондиционера, вентканала, тёплого чердака.

Вторая ошибка — экономия на кабеле. Датчик подключается двухжильным проводом, но длина до 50 м и наводки от силовой проводки уводят показания на 1–3 °C. Прокладывайте отдельно от кабелей 220 В, не в одном гофре с питанием насоса. Сечение 0,5–0,75 мм² достаточно, но экранированная пара лучше.

• Проверка датчика: отключите его и замерьте сопротивление. При +25 °C должно быть около 10 кОм (для NTC 10k), при 0 °C — примерно 27–33 кОм. Обрыв — котёл уходит в защиту или на фиксированную температуру.
• Не ставьте датчик под козырёк, где скапливается тёплый воздух от стены — он покажет плюс при уличном минусе.

После монтажа кривую отопления настраивают за 3–5 холодных дней. Если в −10 °C в доме прохладно — поднимаете параллельный сдвиг кривой на 2–3 °C, а не крутизну. Крутизну трогают, только когда в оттепель жарко, а в мороз холодно одновременно. Логика простая: сдвиг двигает всю кривую, наклон меняет разницу между тёплой и холодной погодой.

Если хотите понять, даст ли эффект погодозависимая автоматика на вашем котле — напишите нам модель котла, тип отопительных приборов и площадь дома, посчитаем и подскажем комплект с уличным датчиком.
