Как избежать конденсата в твердотопливном котле

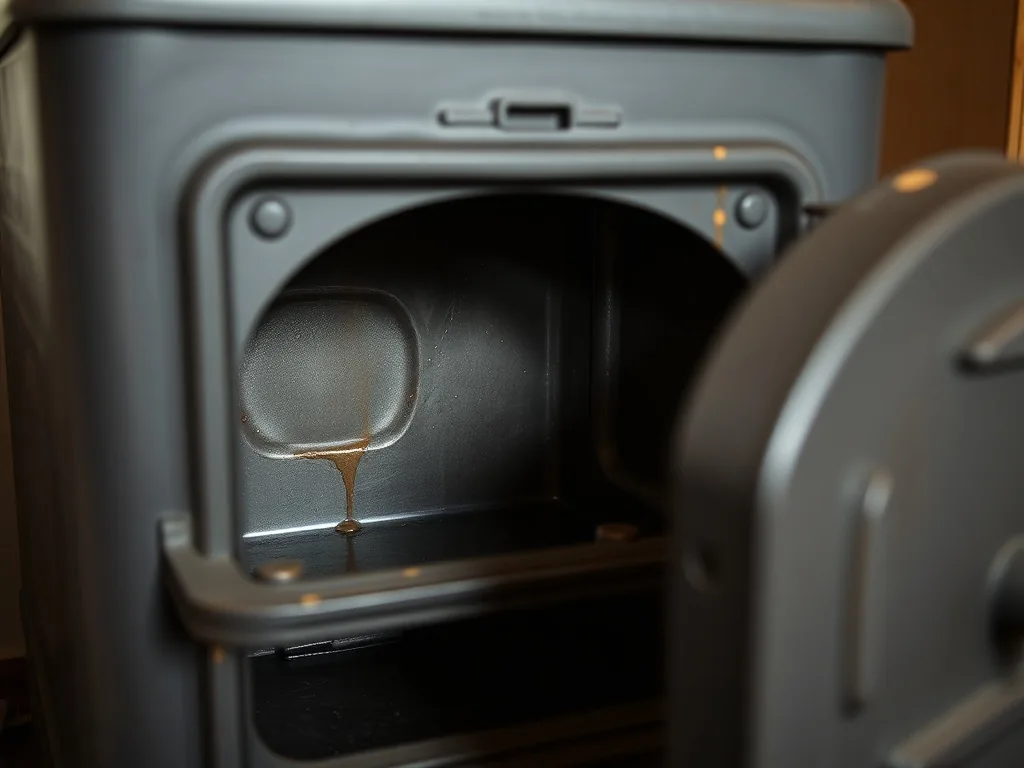

Чёрные смолянистые потёки на стенках топки — это не грязь, а конденсат. Он появляется, когда стенки котла холоднее точки росы дымовых газов. Липкая смола разъедает металл и зарастает в дымоходе, поэтому бороться с ней нужно с первого сезона.

Откуда берётся конденсат

При горении дров выделяется водяной пар и кислоты. Пока стенки топки холодные — ниже примерно 55–60 °C — пар оседает на них каплями, смешивается с сажей и превращается в чёрную смолу. Как только металл прогрет выше точки росы, конденсат не образуется. Значит, вся борьба сводится к тому, чтобы стенки котла быстро и стабильно были горячими.

Три главные причины

• Холодная обратка. Самая частая. Вода возвращается в котёл при 30–40 °C и остужает теплообменник. Пока система прогревается, идёт конденсат.
• Сырые дрова. Влажное топливо горит вяло, температура в топке низкая, а самой воды в дровах много. Двойной удар.
• Работа на малой мощности. Когда котёл душат заслонкой для длительного горения, температура падает, стенки остывают, конденсат льёт.

Как защитить котёл

Главный узел — поддержание температуры обратки. Его собирают на трёхходовом смесительном клапане с термоголовкой на 55–60 °C.

Про дрова отдельно

Свежесрубленная древесина содержит 40–50% влаги, а сухая после года под навесом — 15–20%. Разница огромная: сырые дрова отдают половину энергии на испарение собственной воды, температура в топке низкая, конденсат неизбежен. Сушите дрова минимум сезон и храните под навесом с продувом.

Подмешивающий узел: почему без него конденсат неизбежен

Точка росы дымовых газов от дров лежит около 45–50 °C. Пока обратка в котёл приходит холоднее этой температуры, на стенках теплообменника оседает вода, смешивается с сажей и превращается в чёрную кислую жижу, которая разъедает сталь. Особенно опасен запуск: пока система не прогрелась, обратка идёт по 20–30 °C, и первые полчаса каждой топки котёл течёт конденсатом.

Лечится это трёхходовым термостатическим клапаном на обратке — тем самым узлом Ласддомат или его аналогом на 55, 60 или 65 °C. Клапан подмешивает горячую подачу в холодную обратку, пока та не прогреется до порога, и только потом открывает большой контур. В итоге в котёл всегда возвращается вода теплее 55 °C, теплообменник держится выше точки росы, конденсат не выпадает.

• Клапан на 55 °C — для котлов, работающих на дровах влажностью до 20%;
• Клапан на 60–65 °C — для угля и сырых дров, где точка росы выше;
• Насос ставят на линии подмеса, до термоклапана, а не после.

Узел стоит 6000–10 000 рублей и служит дольше самого котла. Без него даже толстостенная сталь 5–6 мм ржавеет со скоростью, при которой теплообменник течёт через 4–5 сезонов вместо паспортных пятнадцати. Признак, что подмес не работает: капли на дне зольника и запах кислой сажи после каждой растопки. Помогает и правильный режим — котёл держат на подаче не ниже 65–70 °C, а не гоняют на 45 °C ради экономии дров. Низкотемпературная работа для дровяного котла вреднее перетопа: чем холоднее газы, тем больше воды они отдают на стенки. Регулировать мощность дома при этом нужно не понижением котла, а буферной ёмкостью или подмесом в контур радиаторов, оставляя сам котёл в горячей зоне.

Точка росы дымовых газов и температура обратки

Конденсат на стенках появляется, когда их температура опускается ниже точки росы продуктов сгорания. Для древесного дыма это 55-60 °C, для угольного с серой — до 65 °C из-за сернистой кислоты. Пока обратка холоднее этого порога, влага из газов садится на металл и стекает вниз чёрными дегтярными каплями. Держать обратку на входе в котёл не ниже 55-60 °C — единственный способ убрать конденсат физически, а не бороться с последствиями.

Замерить просто: накладной термометр на трубу обратки перед котлом. Если после растопки прибор долго показывает 30-40 °C, стенки топки заведомо мокрые. Термостатический смесительный клапан (Laddomat 21 или Regulus TSV3B с картриджем на 61 °C) подмешивает горячую подачу в обратку, пока она не прогреется до нужной цифры.

Как влажность дров ускоряет коррозию

Сырые дрова 40-50% влажности дают вдвое больше водяного пара в дымоходе. Каждый килограмм воды в топливе — это лишний литр конденсата, который проходит через котёл за сутки топки. К пару добавляются органические кислоты из недогоревших смол, pH конденсата падает до 3-4, а такая среда съедает сталь 3 мм за 2-3 сезона. Сухие дрова 15-20% и прогретая обратка снимают проблему без химии и замены котла.

Если конденсат идёт даже на сухих дровах и полной мощности — проблема в холодной обратке. Соберите защитный узел с трёхходовым клапаном, и стенки перестанут потеть. Подскажем клапан под вашу мощность, если напишете модель котла.
