Дымоход для котла: виды и требования

Дымоход — не просто труба, а часть системы безопасности котла. Неправильное сечение или высота — и котёл тухнет, тянет угарный газ в дом или зарастает конденсатом. Тип дымохода зависит от котла: турбированному газовому нужен один, твердотопливному — совсем другой.

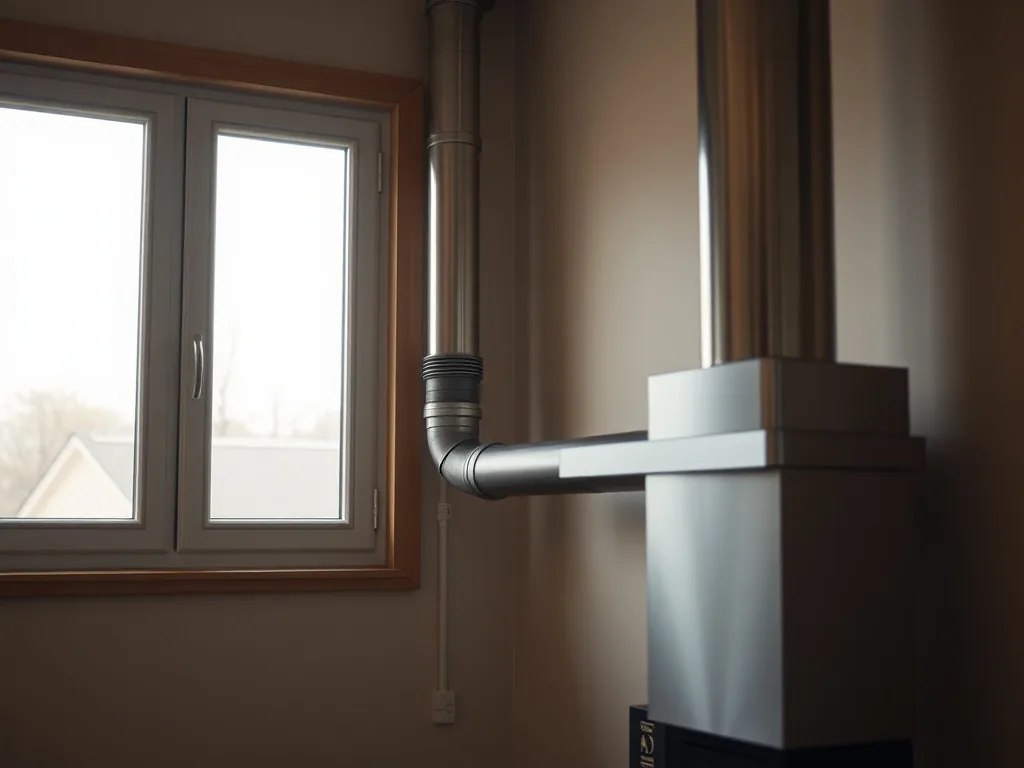

Виды дымоходов

• Коаксиальный. Труба в трубе: по внутренней уходят продукты сгорания, по внешней заходит воздух с улицы. Ставится на турбированные газовые котлы с закрытой камерой, выводится горизонтально через стену. Не нужен вертикальный канал.
• Сэндвич из нержавейки. Двухслойная утеплённая труба. Универсальна: подходит газовым атмосферным и твердотопливным котлам. Не боится конденсата, быстро прогревается, даёт хорошую тягу.
• Кирпичный. Классический канал в стене. Дёшев, если уже есть, но требует гильзования нержавейкой для газа: голый кирпич разрушается от конденсата.

Какой нужен под ваш котёл

Основные требования

• Сечение. Не меньше выходного патрубка котла. Сужение душит тягу.
• Высота. Обычно от 5 метров для хорошей тяги, точное значение по паспорту котла и высоте конька.
• Над коньком. Оголовок выводят выше кровли: если труба ближе 1,5 м к коньку — минимум на 0,5 м выше него, дальше — по нормам.
• Материал. Стойкий к конденсату и температуре. Для газа и твёрдого топлива — нержавейка, кирпич только с гильзой.
• Ревизия и сбор конденсата. Внизу — тройник с заглушкой для чистки и отвода конденсата.

Утепление и конденсат

Холодный участок трубы на чердаке и над крышей — источник конденсата. Пар из дымовых газов оседает на холодных стенках, стекает вниз, зимой намерзает и сужает канал. Поэтому наружные участки утепляют (сэндвич уже утеплён), а внизу ставят сборник конденсата. Особенно это важно для твердотопливных котлов, где конденсат кислый и агрессивный.

Как рассчитать сечение и высоту дымохода

Тяга появляется из-за разницы плотности горячих газов внутри трубы и холодного воздуха снаружи. Чем выше труба и уже канал, тем сильнее разрежение — но пережимать сечение опасно, газы не успеют выйти. Практический ориентир: 8 см² площади канала на каждый киловатт мощности котла с открытой камерой.

Для котла 24 кВт получается около 190 см², то есть круглый канал диаметром 156 мм — округляют до стандартных 160 мм. Сечение дымохода не делают меньше выходного патрубка котла, даже если по расчёту вышло меньше. При двух котлах на один канал сечение считают по сумме мощностей плюс запас 20 %.

Минимальная высота от колосника до оголовка — 5 м, иначе тяги не хватит на розжиг. Оголовок выводят над кровлей по трём правилам:

• выше на 0,5 м, если труба стоит ближе 1,5 м к коньку;
• вровень с коньком при удалении 1,5–3 м;
• не ниже линии, проведённой под 10° вниз от конька, если труба дальше 3 м.

Горизонтальные участки суммарно не длиннее 1 м, каждый метр «горизонтали» съедает часть тяги как три метра вертикали. Уклон таких участков к котлу делают 2–3°, чтобы конденсат не стоял в трубе. Число поворотов на 90° ограничивают тремя: каждое колено гасит тягу примерно на 10 %. Проверяют результат анемометром — скорость газов в канале держат в диапазоне 2–6 м/с.

Расчёт сечения и высоты дымохода

Сечение дымохода нельзя брать меньше выходного патрубка котла — это грубая ошибка, которая душит тягу. Ориентир по мощности: до 24 кВт — диаметр 130 мм, 25–40 кВт — 150 мм, 40–60 кВт — 180 мм. Если ставите дымоход в существующий кирпичный канал сечением 140×140 мм, это эквивалент круга 158 мм — под котёл до 40 кВт подходит, под меньший канал гильзуют нержавеющей трубой.

Высота считается от горелки до оголовка и не должна быть меньше 5 метров — иначе тяги не хватит в тёплую погоду. Оголовок поднимают над кровлей так:

• над плоской крышей — не менее 500 мм;
• при выходе в пределах 1,5 м от конька — на 500 мм выше конька;
• на расстоянии 1,5–3 м от конька — не ниже уровня конька;
• дальше 3 м — по линии от конька вниз под 10° к горизонту.

Каждый горизонтальный участок и каждый отвод режут тягу, поэтому суммарную длину горизонтальных вставок держат в пределах 1 метра, а колен ставят не больше трёх. Заужение сечения ради «красоты» на фасаде — прямой путь к обратной тяге и отравлению угарным газом.

Тип и сечение дымохода подбирают под конкретный котёл и дом. Напишите модель котла и высоту дома — подскажем, какой дымоход подойдёт и какой высоты.
